防爆窗设计理念

为抵抗工业、化工、及兵工企业等建筑装置偶然或容易发生的爆炸，保障人员生命安全和建筑内部设备完好，不受爆炸冲击波危害。

1、在发生爆炸情况下，按照预告设定的爆炸入射压力与反射力。防爆窗能够抵挡该种范围内的爆破压力，而达到必要的保护作用，防止造成人员伤亡和财产损失。

2、在发生爆炸情况后，没有达到预先设定的爆炸力，抗爆门仍然能够正常使用。

3、当发生爆炸情况后，爆炸力达到预先设定，可以发生变形，但门的组件仍可维持使用，以避免人员被截留、阻困。

4、必要的密闭隔离功能，防止被隔离空间和外界空气直接对流，以减少被隔断、受保护的空间受到外界的污染。

5、防爆窗是一种安全设施，具有自闭功能和紧急逃生功能。

防爆窗设计能力
防爆窗系统具备优越的防爆性能，抗爆达到0.11Mpa-0.19Mpa（110Kpa-190KPa）；,通过国际认可的多项认证和检测；系统设计运行灵活可靠、兼备防火性能的抗爆性能。

  一、 固定式钢质防爆窗外框采用50mm*70mm3.0mm方管焊制而成，玻璃压条采用20mm*20mm*1.7mm的方管焊接而成；

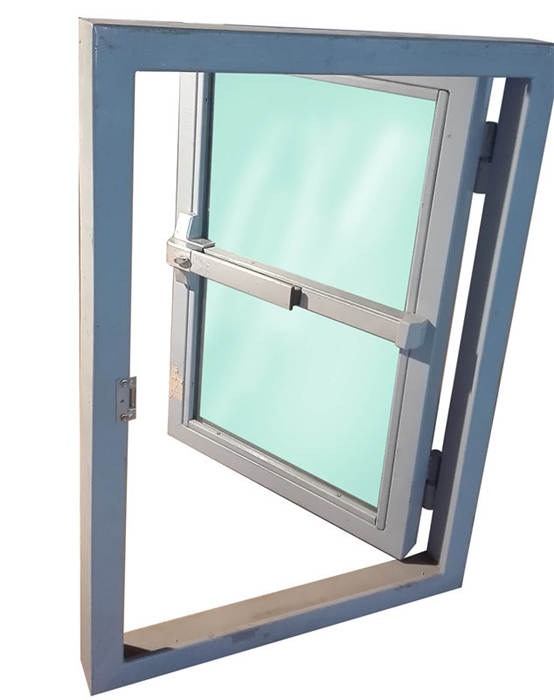

  二、 带活扇钢质防爆窗外框采用50mm*100mm3.0mm方管焊制而成，挡扇压条采用30mm*30mm*2.0mm的方管焊接而成，活扇采用50mm*70mm*3.0mm方管焊接而成，

玻璃压条采用20mm*20mm*1.7mm的方管焊接而成；

 三、玻璃采用12mm+1.5mm+12mm+0.4mm双面钢化贴膜防爆玻璃，玻璃总厚26mm；

 四、抗冲击波100Kpa-190Kpa，约合抗压能力10T-20T/平方米。
